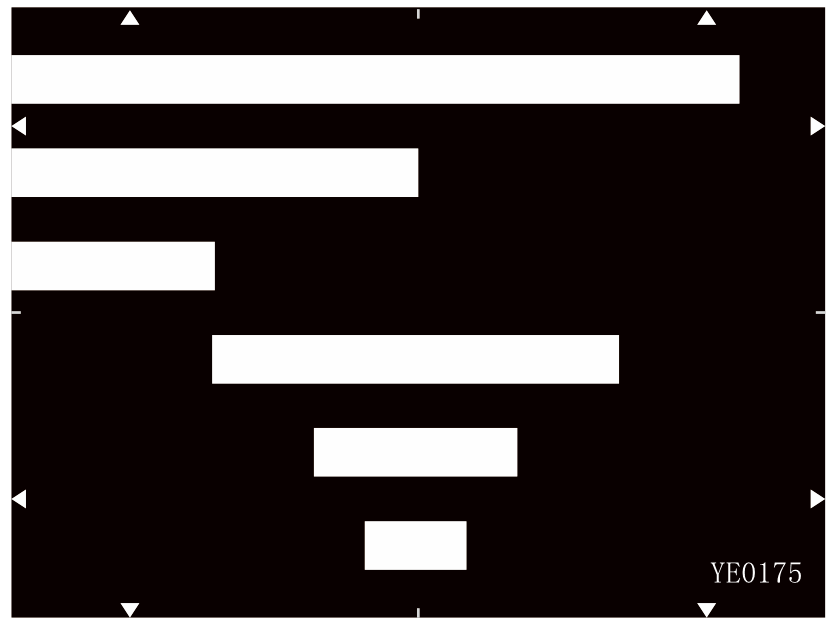

YE0175 được thiết kế để đo nhiễu gây ra bởi mức video ở các vùng màu đen ở bên phải hoặc bên dưới các khu vực. Các đường trắng ngang được định vị trên nền đen.

Định nghĩa các phép đo sọc

Đo nhiễu gây ra bởi mức video ở các vùng màu đen ở bên phải hoặc bên dưới các vùng. Độ nhiễu được đặc trưng bằng cách đo thời lượng trễ trước khi mức video tương ứng với mức video bình thường của màu đen được khôi phục.

Thiết bị đo lường

Máy đo mức video; Màn hình B / W, máy hiện sóng, bộ lọc thông thấp: 500 KHz

Điều kiện đo

Độ rọi của biểu đồ phải được điều chỉnh sao cho các thanh màu trắng cho tín hiệu 100% với cài đặt mống mắt trung bình.

Đạt được: 0dB

Trình sửa lỗi Gamma: TẮT

Chỉnh sửa đường viền: TẮT

Chỉnh sửa đầu gối: TẮT

Bàn đạp = 5% mức video danh nghĩa (= 35 mV)
