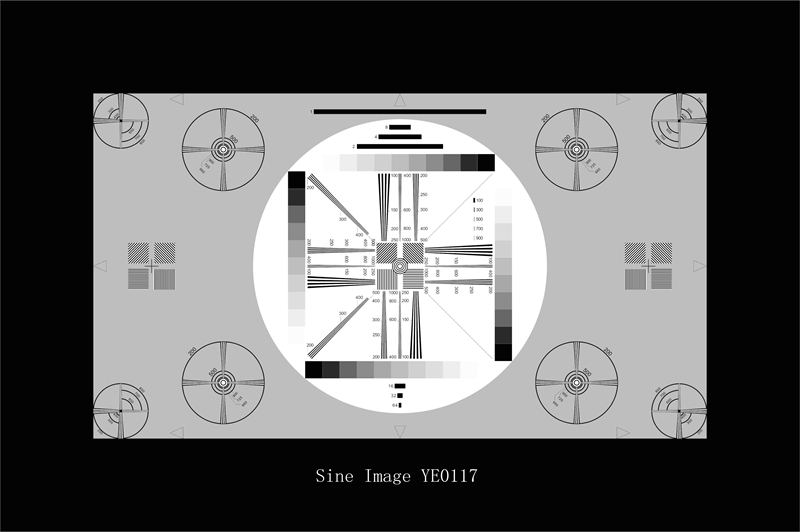

YE0117 được thiết kế để đánh giá nhanh (chủ yếu là trực quan) các đặc tính truyền dẫn của máy ảnh HDTV. Nó bao gồm một nền màu xám trên đó các vòng tròn, thang màu xám, các đường ngang và dọc được định vị.

Ở trung tâm của biểu đồ kiểm tra trên nền màu xám (D = 0,75; độ phản xạ = 18%), một vòng tròn màu trắng với các thang màu xám và nêm độ phân giải được đặt. Trên cả hai mặt của vòng tròn trung tâm này, bốn vòng tròn với nêm độ phân giải được sắp xếp.

Định dạng 16: 9 được đánh dấu bằng bốn mũi tên nằm trên đường trung tâm ngang và dọc. Ngoài ra, bốn mũi tên nằm sát các vòng tròn ở cạnh trên và cạnh dưới của hình ảnh đánh dấu định dạng 4: 3. Do đó, biểu đồ kiểm tra cũng có thể được sử dụng để kiểm tra máy ảnh 4: 3.

Các vòng tròn trung tâm màu trắng cho thấy bốn vảy màu xám mỗi 11 bước. Chúng tăng theo các bước tuyến tính bằng nhau từ D = 0,15 đến D = 1,65 và được sử dụng để kiểm tra kết xuất tách dòng của máy ảnh HDTV. Do khu vực xung quanh màu trắng, tuy nhiên, kết quả có thể đủ điều kiện.

ATất cả các giá trị tần số trong biểu đồ kiểm tra được chỉ định bằng cph (chu kỳ trên mỗi chiều cao). Trong vòng tròn trung tâm, ba nêm độ phân giải với các tần số khác nhau được sắp xếp theo chiều dọc và chiều ngang. Chúng đạt từ 100 đến 250, từ 200 đến 500 và từ 400 đến 1000 cph. Ngoài ra, hai nêm độ phân giải được đặt ở góc 45 ° tạo ra tần số 200 đến 500 cph.

Ở giữa biểu đồ kiểm tra và ở bên trái và bên phải, có bốn hình vuông với các đường kẻ quét được đặt nghiêng ở các góc 0, 45, 90 và 135 °. Họ tạo ra một tần số 200 cph. Các raster đường thẳng nghiêng ở các góc 45 ° và 135 ° tạo ra một tần số khác nhau (141,4 cph) theo hướng ngang và dọc (do độ nghiêng của chúng). Tám vòng tròn bên ngoài được sắp xếp theo cách mà chúng có thể được sử dụng cho cả định dạng 16: 9 và 4: 3. Những cái lớn hơn cho thấy nêm độ phân giải hình chữ thập. Các vòng tròn, cũng có thể được sử dụng để kiểm tra hình học, được thiết kế để đánh dấu độ phân giải theo hướng dọc và ngang. Độ phân giải được hiển thị ở 200, 500, 660, 725 và 800 cph.

Các vòng tròn bên ngoài trong bốn góc có nêm độ phân giải dài hơn. Họ vượt qua ở tốc độ 500 cph và có dấu hiệu từ 200 đến 800 cph.

Ở trung tâm của biểu đồ thử nghiệm, cả hai phần tử thanh màu xám và trắng được sắp xếp với chiều dài 1 (= một nửa chiều cao hình ảnh), 2, 4, 8, 16, 32 và 64 cph. Tỷ lệ xám dọc từ trái sang phải có năm thanh ngắn bổ sung với 100, 300, 500, 700 và 900 cph.
