Các biểu đồ E-SFR của ISO 12233: 2014 là các triển khai của biểu đồ kiểm tra SFR (E-SFR) có độ tương phản thấp được minh họa trong Phần 6.1 và Phụ lục C của Tài liệu tiêu chuẩn ISO. Chúng tôi cung cấp phiên bản Nâng cao của biểu đồ này trong các bản in ảnh có độ phân giải cao, phù hợp với các cảm biến có độ phân giải cao lên đến 54MP ở kích thước 4x.

Tất cả các biểu đồ E-SFR của Imatest ISO 12233: 2014 đều tuân thủ hoàn toàn với tiêu chuẩn ISO. Mô-đun ISO Imatest eSFR cung cấp hỗ trợ tự động cao cho các biểu đồ mới.


PHIÊN BẢN NÂNG CAO

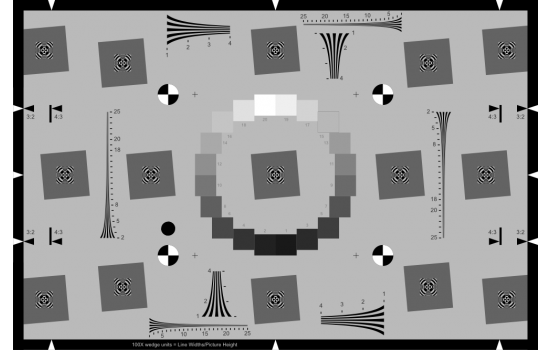

Biểu đồ E-SFR ISO 12233: 2014 có tất cả các tính năng của biểu đồ Tiêu chuẩn, giữ tỷ lệ khung hình 3: 2, với việc thêm sáu ô vuông nghiêng để đo hiệu suất gần ranh giới hình ảnh và nêm hyperbol để phân tích hoặc phân tích trực quan với Mô-đun Wedge Imatest.

Sự khác biệt giữa biểu đồ Imatest và biểu đồ được minh họa trong tiêu chuẩn được liệt kê dưới đây. Ngay cả với những khác biệt này, biểu đồ Imatest hoàn toàn tuân thủ tiêu chuẩn.

• Một mẫu thang độ xám 20 bản vá OECF * được sử dụng trái ngược với phiên bản 16 bản vá.
• Các mẫu Focus ở trung tâm của hình vuông là hình chữ nhật (để tăng diện tích đo MTF) và được thiết kế để giảm nhiễu với phát hiện cạnh tự động.
• Có bốn dấu đăng ký thay vì ba để tạo điều kiện phát hiện khu vực tự động. (Bốn tính năng được yêu cầu cho một chuyển đổi phóng chiếu.)
• Một dấu bổ sung phía trên dấu đăng ký phía dưới bên trái được sử dụng để phát hiện hướng biểu đồ.


Sự khác biệt giữa Phiên bản nâng cao và Tiêu chuẩn như sau:

• Sáu hình vuông nghiêng thêm được thêm vào để đo hiệu suất gần ranh giới hình ảnh.
• Một số nêm hyperbol có tần số không gian, tương tự như biểu đồ CIPA được tham chiếu trong tiêu chuẩn ISO, để phân tích trực quan hoặc sử dụng với mô-đun Imatest Wedge.
• 16 miếng vá màu khi được sản xuất với các công nghệ cho phép màu (in phun hoặc màu LVT), với các màu tương tự như biểu đồ kiểm tra 24 màu tiêu chuẩn của ngành.


Xếp hạng chất lượng Megapixel

Sự phù hợp của Megapixel dựa trên phân tích Chức năng truyền điều chế (MTF) thu được từ hình ảnh biểu đồ được chụp bằng ống kính phóng đại 1: 1 (macro Canon 65mm f / 2.8 1-5x) và cảm biến kích thước pixel 6,5m (Canon EOS 6D). Để xem xét hiệu suất trong toàn bộ phạm vi độ sắc nét dự kiến ​​của máy ảnh, MTF90 (tần số không gian trong đó MTF là 90%) có trọng số 0,5, MTF70 có trọng số 0,35 và MTF50 có trọng số 0,15. Chuyển đổi thành megapixel dựa trên tính toán Chỉ số chất lượng biểu đồ Imatest (CQI) xác định mức độ phù hợp của chiều cao cảm biến bằng phương trình 2 * MTFxx (chu kỳ trên đối tượng mm) * chiều cao biểu đồ dọc (mm), trong đó xx là 90, 70 hoặc 50. Megapixel Tính toán phù hợp giả định rằng (1) ống kính có chất lượng cao, (2) biểu đồ lấp đầy trường nhìn dọc (vFoV) của hệ thống camera, và (3) tỷ lệ khung hình của cảm biến là 3: 2. Đối với các cảm biến tỷ lệ khung hình 16: 9 (với khung hình trụ cột, nếu có), hãy nhân mức độ phù hợp của megapixel với 1,185. Đối với các cảm biến tỷ lệ khung hình 4: 3 (với các cạnh bên trái / bên phải của biểu đồ được cắt), nhân độ phù hợp của megapixel với 0,889. Biểu đồ có thể phù hợp với số megapixel cao hơn đáng kể nếu kích thước tính năng có thể phân giải tối thiểu của ống kính lớn hơn kích thước pixel hoặc biểu đồ lấp đầy ít hơn trường nhìn dọc của cảm biến đầy đủ.
