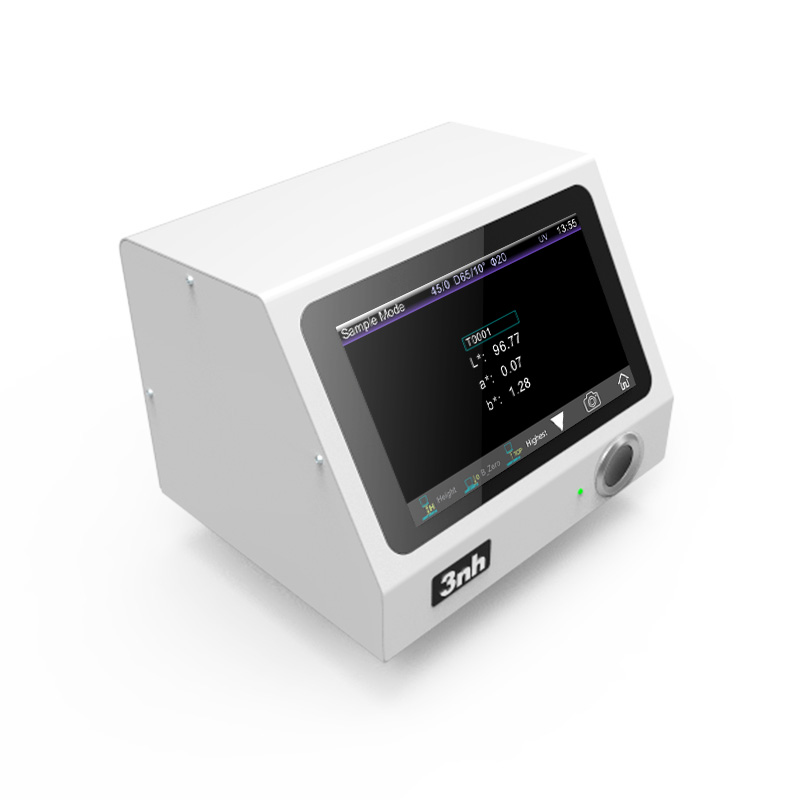

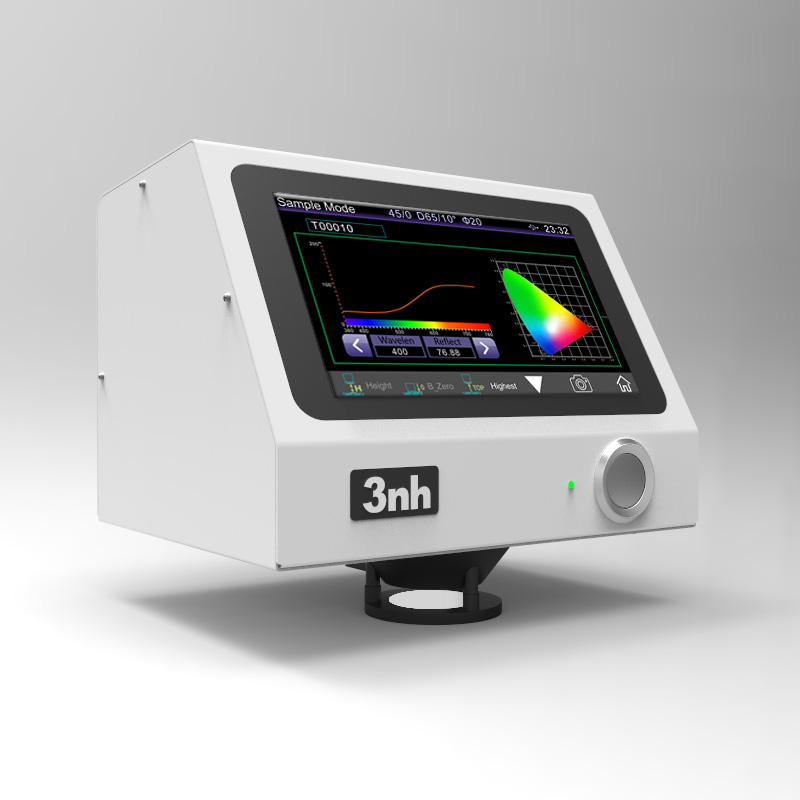

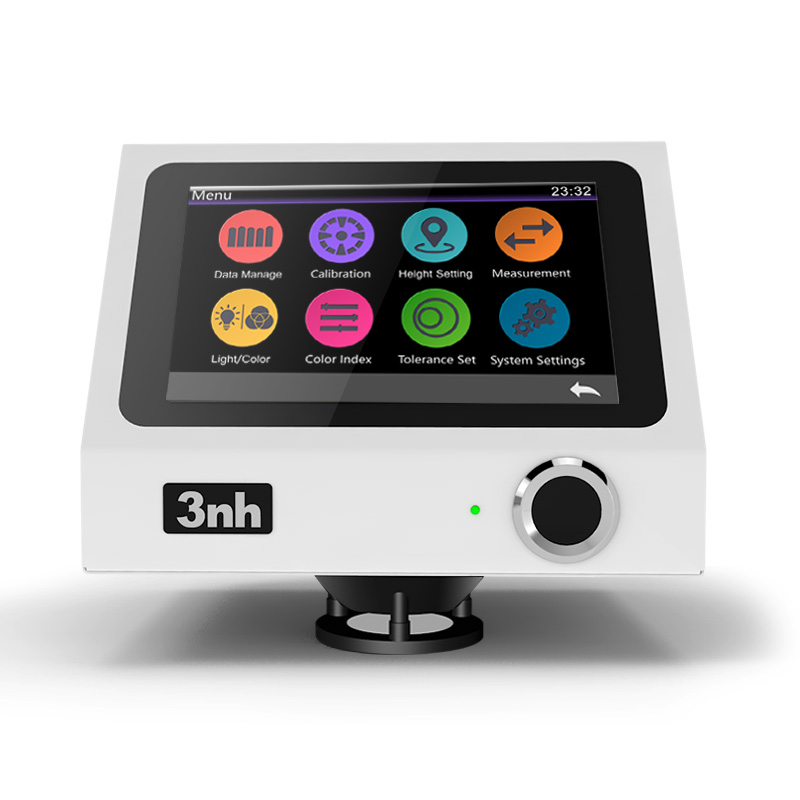

Máy quang phổ YL4668 là một dụng cụ đo màu áp dụng D/8 (chiếu sáng khuếch
tán, tiếp nhận hướng 8 °, SCI bao gồm quang phổ ánh sáng phản xạ) dụng
cụ đo màu tiêu chuẩn, kiểm tra không tiếp xúc giữa đầu dò thử nghiệm và
mẫu thử nghiệm, để đạt được chất lỏng và nước sốt, bột và các phép đo màu
chính xác không tiếp xúc khác. Thiết kế đầu dò đơn giản cho phép sản phẩm
này được đặt ở bất cứ đâu trên dây chuyền sản xuất tự động để đo lường
màu sắc chính xác và kiểm soát chất lượng màu sắc. Nó được sử dụng rộng
rãi trong mỹ phẩm, trái cây và rau quả, vệ sinh thực phẩm, điện tử nhựa,
sơn và mực, in ấn, gốm sứ và các ngành công nghiệp khác. Nó có thể được
sử dụng để đo mẫu huỳnh quang. Thiết kế sáng tạo độc đáo của nó không thể
chỉ cung cấp các giải pháp đo lường không tiếp xúc trực tiếp từ sản xuất
đường dây, nhưng cũng đảm bảo kết quả đo ổn định và độ chính xác cao.
Các tính năng của máy quang phổ không tiếp xúc
1. Cảm biến hình ảnh CMOS mảng kép 256 pixel
Độ phân giải quang học cao hơn đảm bảo tốc độ đo, độ chính xác, ổn định và tính nhất quán của công cụ, làm chủ công nghệ cốt lõi và đạt được khả năng tương thích hoàn toàn trên cùng một nền tảng với các tiêu chuẩn quốc tế.
2. Sử dụng nguồn sáng LED toàn phổ
Nguồn sáng LED toàn phổ đảm bảo phân bố đủ phổ trong dải ánh sáng nhìn
thấy được, tránh thiếu quang phổ LED cụ thể dải và đảm bảo độ chính xác
của thiết bị 'kết quả đo và bảo trì chi phí thấp.
3. Công nghệ quang phổ lưới lõm
Sử dụng công nghệ quang phổ lưới lõm, nó có độ phân giải cao hơn và làm
cho phép đo màu sắc chính xác hơn.
4. Chất lượng cao hơn
Sử dụng MCU xử lý thời gian thực cấp công nghiệp, hỗ trợ Bluetooth Truyền
tải 5.0 ổn định và đáng tin cậy hơn.
5. Không gian đo đa màu và nguồn ánh sáng quan sát
Cung cấp CIE LAB, XYZ, Yxy, LCh, CIE LUV, Musell, s-RGB, HunterLab, βxy,
Không gian màu DIN Lab99 và D65, A, C, D50, D55, D75, F1, F2 (CWF), F3,
F4, F5, F6, F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83/U30) nhiều
Nguồn ánh sáng quan sát có thể đáp ứng các yêu cầu đo lường đặc biệt trong
các điều kiện đo lường khác nhau.
6. Hiệu quả
Một chu kỳ đo hoàn chỉnh chỉ cần 200 mili giây và nhiều hơn 400.000 mẫu có thể được đo mỗi ngày.
Thông số kỹ thuật máy quang phổ không tiếp xúc YL4668
| Mẫu | YL4668 |
| Hình học quang học |
D/8 (chiếu sáng khuếch tán, tiếp nhận hướng 8 °, SCI bao gồm quang phổ
ánh sáng phản xạ); Tuân thủ tiêu chuẩn CIE số 15, GB / T 3978, GB 2893, GB / T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7, GB 2893, GB / T 18833 |
| Tính năng | Xét nghiệm không tiếp xúc giữa đầu dò thử nghiệm và mẫu thử nghiệm, để đạt được đo màu chính xác không tiếp xúc của chất lỏng, nước sốt, bột, v.v. Nó chủ yếu được sử dụng để đo lường màu sắc chính xác và kiểm soát chất lượng tự động dây chuyền sản xuất; thời gian đo có thể được điều chỉnh từ 0,2 đến 1,5 giây và các chức năng phần mềm có thể được tùy chỉnh (tùy chỉnh bổ sung Chức năng cần được đánh giá). |
| Nguồn sáng | Nguồn sáng LED quang phổ đầy đủ, nguồn ánh sáng UV |
| Chế độ quang phổ | Lưới lõm |
| Sensor | Cảm biến hình ảnh CMOS mảng kép 256 pixel |
| Phạm vi bước sóng | 400 ~ 700nm, đầu ra 10nm |
| Phạm vi phản xạ đo | 0-200% |
| Khẩu độ đo | Φ20mm (có thể tùy chỉnh Φ10mm) |
| Khoảng cách không tiếp xúc | 3.0mm (±0,2mm) |
| Chiều cao mẫu | Độ dày không giới hạn, chỉ sử dụng đầu dò thử nghiệm |
| Phương pháp điều chỉnh khoảng cách | Chiều cao cố định theo mẫu thực tế |
| Chế độ đo lường | Chức năng tùy chỉnh phần mềm (cần chức năng tùy chỉnh bổ sung cần được đánh giá) |
| Vị | Định vị camera |
| Không gian màu | CIE LAB, XYZ, Yxy, LCh, CIE LUV, Musell, s-RGB, HunterLab, βxy, DIN Lab99 |
| Công thức chênh lệch màu | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE(Hunter),DINΔE99 |
| Chỉ số đo màu khác |
WI(ASTM E313, CIE / ISO, AATCC, Hunter), YI (ASTM D1925, ASTM 313), Chỉ số metamerism MI, Độ bền nhuộm, Độ bền màu, Độ bền, Độ mờ |
| Góc quan sát | 2°/10° |
| Chiếu sáng | D65, A,C,D50, D55, D75, F1,F2 (CWF), F3,F4, F5, F6, F7(DLF), F8, F9, F10(TPL5), F11(TL84), F12(TL83/U30) |
| Hiển thị Dữ liệu | Quang phổ/Giá trị, Giá trị sắc màu mẫu, Giá trị/Đồ thị chênh lệch màu, Mô phỏng màu sắc, kết quả vượt qua / thất bại, dung sai hiển thị có thể được thiết lập |
| Thời gian đo | Nhanh nhất là 0,2 giây |
| Lưu trữ dữ liệu | Chế độ mẫu + chế độ kiểm soát chất lượng 18.000 |
| Chế độ thống kê liên tục 30.000, tổng cộng không quá 48.000 | |
| Khả năng lặp lại |
Ở chế độ đo tối ưu (khi một lần đo duy nhất là 1,5 giây): Phản xạ quang phổ: trong vòng 0,1% độ lệch chuẩn: Giá trị màu sắc: ΔE *ab trong vòng 0,03 (Sau khi dụng cụ được làm nóng và hiệu chỉnh, đo giá trị trung bình của bảng trắng 30 lần tại khoảng thời gian 5s) |
| Lỗi liên nhạc cụ | Trong vòng ΔE *ab 0.2 (Giá trị trung bình đo được của 12 viên gạch BCRA series II.) |
| Phương pháp đo lường | Số đo đơn, số đo trung bình (2 ~ 99 lần) |
| Kích thước | 200 * 200 * 160mm (đầu dò thử nghiệm) |
| Trọng lượng | Khoảng 3Kg (chỉ thăm dò thử nghiệm) |
| Sức mạnh | AC 24V, 3A Nguồn bộ chuyển đổi nguồn cung cấp năng lượng |
| Tuổi thọ ảo ảo | 5 năm, hơn 3 triệu lần đo |
| Trưng bày | Màn hình LCD màu TFT 7 inch, Màn hình cảm ứng điện dung |
| Cổng dữ liệu | USB, Bluetooth®5.0 |
| Ngôn ngữ | Tiếng Trung giản thể, tiếng Trung truyền thống, tiếng Anh |
| Môi trường hoạt động | 0 ~ 40 ° C, 0 ~ 85% RH (không ngưng tụ), độ cao: dưới 2000m |
| Môi trường lưu trữ | -20 ~ 50 ° C, 0 ~ 85% RH (không ngưng tụ) |
| Phụ kiện tiêu chuẩn | Bộ chuyển đổi nguồn, hướng dẫn sử dụng, cáp dữ liệu, bảng hiệu chuẩn tiêu chuẩn, hiệu chuẩn màu đen hộp |
| Ghi chú | Mô hình này đặc biệt phù hợp với dây chuyền sản xuất hợp lý, chuyên sâu tùy chỉnh chức năng sẽ phải chịu thêm chi phí tùy chỉnh |
