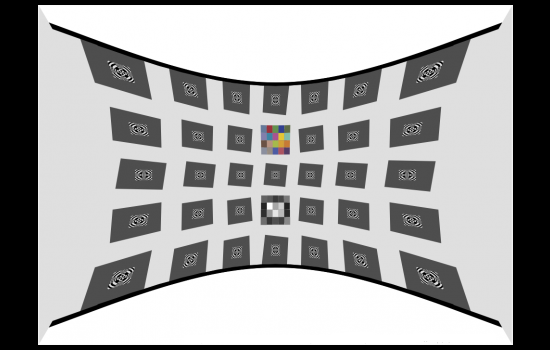

这个测试卡是为测试自动相机或其他严重失真的相机而设计的。这个大图表的设计是反射光，并捕获在一个最佳的焦点距离。
选项包括:
-
预失真:大多数汽车相机模块都有明显的鱼眼畸变，使其难以向外成像。该图具有预失真钳位补偿功能，可近似补偿汽车摄像模组筒体的位移。应该进入Imatest SFRplus设置窗口的失真系数为[1.167 1.577]
-
方形网格:5x7倾斜方形网格
-
衬底,油墨类型:哑光纸&墨水可以用来减少反射光。这对于高水平的散度是至关重要的，否则镜面反射会破坏MTF的测量
-
对比度:10:1对比度，适用于多种自动化测试标准
-
颜色图:20块贴片颜色图，用于颜色精度和拜耳滤波器位置验证
-
杆对杆高度:左右杆的最大高度为38.5英寸。杆与杆之间的最小高度为中心23.5英寸。
-
活动区域:超大图表用于传感器尺寸超过24mp。此图表的有效面积为1500mm x 965mm，打印在1117mm x 1524mm的纸上
测试卡的活动区域包括顶部和底部失真条上下的空白。它比打印区域略大，打印区域由顶部和底部的变形条限定。空白区域包含在活动区域中，因为为了在SFRplus软件中启用自动化处理，测试卡的测试图像必须包含此空白区域。
